FIAT 500X(JEEP Renegade) 타이밍벨트 교환(with 워터펌프, 외벨트세트) - (1)부품구하기

10만Km정도 디젤 차량을 운행하게 되면 고장나지 않아도 서서히 교환해야 할 소모품들이 생기게 된다. 그 중에서도 고무 재질의 벨트를 적용한 차량에게 필요한 작업이 바로 타이밍 벨트와 워터펌프 그리고 겉벨트(외벨트)의 교환일것이다. 차종에 따라 타이밍 체인을 적용한 차량의 경우 고무벨트를 적용한 차량보다는 교환주기가 길지만 타이밍체인 또한 일정 운행 후 교체해야 한다.

보통 10만Km 전후로 차량을 중고로 처분하거나 폐차시 까지 타이밍벨트는 물론 외벨트까지 교체하지 않는 차들이 많은데 운행하다 타이밍벨트가 끊어진다거나 문제가 생기면 엔진에는 치명적일 수 밖에 없기 때문에 교환시기가 도래하면 차에 문제가 없다하더라도 교환해 주는것이 좋다. 겉벨트도 마찬가지로 타이밍벨트를 적용한 차량에서는 교환시 같이 교환해주면 좋고 타이밍체인 적용차량은 겉벨트는 먼저 교환해 주어야 한다.



운행한지 10만Km가 다되어 가는 FIAT 500X (크로스, 디젤 2.0) 차량의 타이밍벨트 세트와 워터펌프 그리고 겉벨트 세트를 교환하려고 한다. FIAT 500X는 Multijet엔진을 탑제한 고무재질의 타이밍 벨트를 적용한 엔진이다. 동일한 플랫폼을 사용하는 JEEP Renegade 2.0 디젤차량과 엔진이 동일하므로 타이밍 교환에 필요한 모든 부품이 동일하다.

(주의할것은 FIAT 500X의 차량의 팝스타등의 가솔린엔진이나 JEEP Renegade 차량의 경우 가솔린 엔진 또 1.6L, 2.4L 엔진등은 여기서 소개하는 차량과 엔진이 다르기 때문에 부품도 다르므로 참고한다)



포스팅은 총 3부로 올릴 예정인데 1부에서는 타이밍밸트(워터펌프)세트 와 함께 외벨트 세트의 부품구매와 방법에 대해 소개하고. 다음 포스트에서는 타이밍벨트셋과 외벨트세트 부품소개를 또 3부에는 실제 타이밍벨트(with 워터펌프) 교환과  외벨트(겉벨트) 교환 작업에 대한 글을 포스팅하고자 한다.



타이밍세트, 워터펌프, 외벨트 세트

외산차량의 경우 국내 정식센타나 수입부품판매점등에서 판매하는 부품을 구매해도 좋지만 가격이 비싸다. 특히나 FIAT 차량의 경우 FCA가 철수한 영향도 있지만 독일 3사나 기타 브랜드에 비하여 판매된 차량이 적다보니 가격이 상대적으로 더 비싼편이다. 따라서 본인을 포함한 많은 사람들이 해외직구를 통해 부품을 구매하는데 본인의 경우도 차량부품외에 차량에 필요한 공구나 액세사리뿐만 아니라 일반 생활용품등도 자주 구매하는 편이다.

차종등에 따라 부품을 구매하는 구매처도 다양한데 본인의 경우 FIAT 500X의 부품 브랜드인 MOPAR 제품을 전문적으로 판매하는 미국의 EastCoast Moparts 라는 곳을 애용하고 있다.



타이밍 벨트 세트 (Timming Belt Set)

이번 포스팅의 주제가 '타이밍 벨트 교환에 따른 부품구하기' 이므로 타이밍벨트 교환과 관련된 부품에 대해 본격적으로  이야기 하도록 하겠다. 타이밍 벨트를 교환한다고 하면 보통  타이밍벨트와 텐셔너 그리고 아이들 풀리를 교환하게 되며 이에 추후 추가 공임이 들지 않도록 워터펌프를 함께 교환하는것이 일반적이다. 또 당연히 워터펌프를 교체하는것이므로 부동액(냉각수)도 교환하게 된다.



FIAT 500X 2.0 디젤 모델에서 사용되는 타이밍벨트, 텐셔너, 아이들 풀리의 품번은 아래는 같으며 가격은 공식적인 국내 센터 판매가격이다.



68282260AA TIMING BELT TIMING 타이밍 벨트 296,600원
68222043AA BELT STRETCHER TIMING BELT 벨트 스트레처 타이밍 165,500원 (텐셔너)
68189934AA BELT STRETCHER TIMING BELT 벨트 스트레처 타이밍 48,800원 (아이들 풀리)

68308692AA WATER PUMP WATER 워터 펌프 워터 187,400원 (워터 펌프)
========================================

타이밍 벨트 관련 총계 : 698,300원



이렇게 타이밍벨트를 교환하기 위해 타이밍벨트, 텐셔너, 아이들 풀리, 워터펌프만 교체하면 될듯 하지만 필수적인 것은 아니지만 출고 후 별도로 교환하지 않았다면 엔진 외부에 알터네이터, 에어컨 컴프레셔등을 구동시킬 외벨트(겉벨트)도 같이 교환해 주어야 한다. 따라서 외부의 겉벨트, 텐셔너, 아이들 풀리도 교환해야 한다. 경우에 따라서 알터네이터 풀리등도 함께 교환해주기도 하지만 본 작업에서는 알터네이터 풀리는 제외하였으며 외부 겉벨트, 텐셔너 아이들 풀리의 부품정보는 아래와 같다.



겉벨트 세트 ( Serpentine Belt or V-Ribbed Serpentine Belt)

68246522AA TRANS BELT SERPENTINE 트랜스 벨트 44,900원
04627673AA BELT STRETCHER BELT 벨트 스트레처 벨트 108,000원
04627677AA FIXED TIGHTENER IDLER 고정 타이트너 아이들러 57,700원
========================================
외벨트 관련 총계 : 210,600원





대략 타이밍 벨트세트와 워터펌프 그리고 외벨트 세트를 국내 정식센터등에서 구매하면 약 908,900원 정도로 구매할 수 있으며 물론 프로모션등으로 10~15만원 정도 할인 받을 수도 있을듯 한데 그렇다고 하더라도 부담이 될 정도의 금액이다.



만수르도 가격을 보면 놀랄정도인데 이 세가지가 포함된 KIT제품도 해외에서는 판매하는데 부품별 따로 구매하는것 보다 저렴하다. 단 국내 서비스센터에서는 세트로 판매되지 않고 개별판매된다.



Timing Drive kit Engine : 68219772AA
- Belt-Timin : 68416467AA
  Replaces: 68093239AA, 68282260AA, 68329675AA, 68416481AA
- Tensioner-Engine Timing Belt (Drive) : 68189934AA
- Tensioner-Timing Belt : 68222043AA
$105.77

Pump-Water : Mopar :68308692AA
Replaces: 68096225AA, 68290837AA
$66.16

Belt-Serpentine 68246522AA
$21.16

Pulley-Idler 04627677AA
$37.91

Tensioner-Belt 68391789AA
Replaces: 04627673AA
$20.99

* 위 금액은 Eastcoast Mopar 사이트에서 판매되는 금액이며 포스팅 당시의 금액이므로 현재의 금액과 다를 수 있다.





해외 사이트 구매

소개한 사이트외에 이용하고 있거나 다른 사이트도 상관없으며 EastCoast Mopar 사이트에서 구매한 가격은 모두 $251.99 인데 이를 EastCoastMoparts에서 한국으로 직접 배송하게 되면 $101.63 정도의 배송비가 소요된다. 보통 배송비 절약을 위해 배대지(배송대행)를 이용하는데 본인도 몰테일등의 배대지를  이용하고 있으며 사이트에서 직접 배송하는 가격보다 1/4 또는 1/5정도의 가격으로 저렴하다고 생각한다.





위와 같이 해외구매 및 배대지를 이용하여 구매한다면 배송비 포함 대략 $280.66 정도에 해당 부품을 모두 구매할 수 있다.



정리하자면 500X 차량의 타이밍벨트 세트와 워터펌프 그리고 외벨트 세트의 교환을 위해 부품을 구매한다면

- 국내 구매 : 908,900원

- 직구(배대지 이용) : $261.68  +  $18.98(배대지 배송비)  = 총 : $280.66 (약 316,396.44  ≒  약 32만원 )

으로 구매할 수 있다.



... 그러나



본인의 경우도 위와 같이 주문했다가 문제가 생겼는데 타이밍벨트 세트의 재고가 없어 부품을 기다려야 한다는 메일이 전송되었고 결국 다른 방법으로 구매를 하였다. 미국에 있는 많은 온라인 부품점을 확인하였지만 타이밍 부품셋트는 재고가 언제 들어올지 모르는 상태였으며 일단은 타이밍세트를 제외한 워터펌프와 외벨트세트만 먼저 구매하였으며 타이밍세트의 구매는 결국 MOPAR제품이 아닌 BOSCH의 OEM제품을 구매하였다.





타이밍 벨트 세트 호환 또는 OEM 부품

MOPAR 타이밍 벨트 세트(68219772AA)의 부품 구하기가 어렵다면 각개의 부품을 구매하거나 호환부품 또는 OEM부품을 구매해야 한다.

국내 FIAT 500X의 차량에는 엔진부품중에는 특히 BOSCH의 부품들이 많이 사용되고 있는데 타이밍 밸트 세트도 인젝터나 가열플러그등과 같이 BOSCH의 OEM 부품이다. 따라서 본인의 경우 호환부품으로 겉벨트 세트는 BOSCH사의 제품으로 구매하였고 그 품번은 아래와 같다.



MOPAR Timing Drive kit Engine : 68219772AA
- Belt-Timin : 68416467AA
  Replaces: 68093239AA, 68282260AA, 68329675AA, 68416481AA
- Tensioner-Engine Timing Belt (Drive) : 68189934AA
-Tensioner-Timing Belt : 68222043AA

BOSCH Timing Drive kit Engine  : 1987948960



이외에도 많은 자동차 부품회사들이 호환 또는 OEM제품을 생산하고 있는데 사실 FIAT의 JTD계열의 엔진은 우리나라에서는 많이 보급되지 않았지만 특히 유럽에서는 흔한 엔진중에 하나이며 부품 구하기가 쉬운 엔진이다.



한가지 국내에서 생산되는 쉐보레 말리부 8세대 디젤 2.0 차량의 타이밍 벨트와 텐셔너, 아이들풀리와 워터펌프가 호환된다.

잠시 GM의 말리부가 왜 호환되는지 간단히 보자면 2017년까지 GM산하의 오펠(OPEL)이 생산하였던 JTD엔진 기반의 차량들이 영국에서는 복스홀(VAUXHALL) 브렌드로 호주에서는 홀덴(HOLDEN)으로 판매되었으며 국내에는 이중 말리부가 잘 알려진 차량이다.



FIAT도 마찬가지로 자회사인 알파로메오, 닷지등에서 생산하던 차종중에 JTD엔진을 기반으로 제작된 차량들이 많이 있다. 500X의 디젤 Multijet엔진도 JTD기반의 엔진으로 볼수 있는데 따라서 JTD엔진 기반의 자동차들은 유럽에 많이 보급되어 있어 부품도 미국이나 남미보다는 유럽에서 구하기가 더 쉬운편이다.



ALFA ROMEO : 71754559 71754563
LANCIA : 71754559, 71754563
FIAT : 71754559 (MOPAR외)
CHRYSLER : 71754559
VAUXHALL : 93191278
OPEL : 93191278
GM : 99507810
CHRYSLER : 71754563
CONTINENTAL CTAM : CT1105K3
INA : 530056210



어찌되었든 국내에 판매된 쉐보레 말리부 부품이 호환된다는 사실은 JEEP Renagade 나 FIAT 500X 유저라면 기쁜소식이지만 아이러니하게도 쉐보레 부품의 가격도 만만하지 않기 때문에 아래와 같이 타이밍세트 + 워터펌프의 국내 쉐보레 부품점 가격도 어매이징하다. ㅜㅜ (총 270,675원) 직구로 해외구매시 타이밍세트+워터펌프의 가격이 원화로 환산하고 배송비까지 포함해도 20만 정도이기 때문에 가격적인 매리트가 없으나 쉐보레의 해당부품은 국내제조품이고 해외직구를 기다리기 어렵거나 급하게 작업할 경우에는 참고할 만 하다.( 주의할 점은 말리부 8세대 모델과 겉벨트와 겉벨트 텐셔너, 아이들풀리등은 호환되지 않으며 타이밍 세트는 호환되나 해당 볼트는 일부 호환되지 않는다. )





GM 쉐보레 호환 부품
- P95524042 타이밍 벨트 79,420원
- i55187100 아이들 풀리 22,900원 + i55190876 아이들풀리 고정볼트 4,675원
- i55566028 텐셔너 88,000원 + (i55566027 텐셔너 고정볼트 13,200원)
===============
208,195원

-P95528976 워터펌프 56,210원
-i93179115 워터펌프 가스켓 6,270원
===============
62,480원





배송기간의 차이는 있지만 대략 주문 후 2주 정도 후에 도착하였으며 세부적인 부품소개는 2번째 포스팅에서 다루고자 한다.



구매한 정품 겉벨트 세트와 워터펌프 (타이밍 벨트, 텐셔너, 아이들 풀리, 워터펌프)



(배송된 워터펌프 및 외벨트 세트)

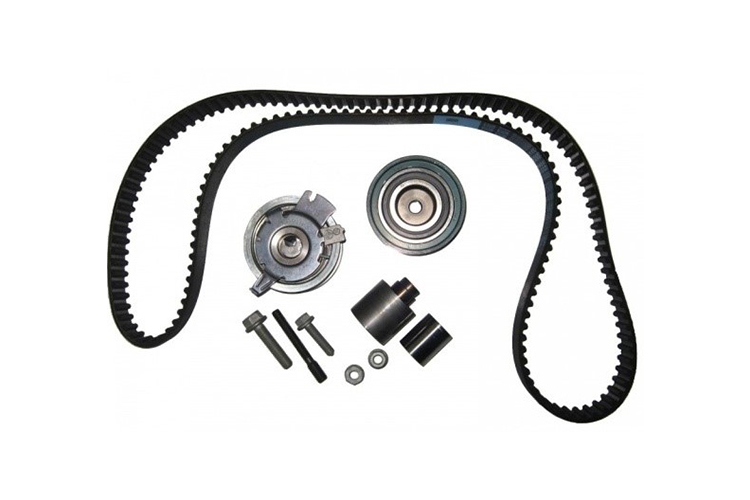

구매한 보쉬 호환 타이밍 벨트 세트(타이밍 벨트, 텐셔너, 아이들 풀리)

(BOSCH 1987948960 Timing KIT)



(배송된 타이밍 세트 부품)





포스팅 요약

타이밍벨트를 사용하는 차량은 운행거리 10만Km 정도 되면 타이밍 벨트를 교환하는것이 좋은데 교환시 워터펌프, 텐셔너, 아이들풀리를 함께 교체하는것이 좋다.



FIAT 500X 또는 JEEP 레니게이드 디젤 2.0 차량을 운행하는 오너라면 운행거리가 10만Km 내외가 된다면 미리 타이밍밸트의 부품을 준비하는것이 좋을듯 하다.

FIAT 500X(JEEP 레니게이드) 디젤 모델의 경우 정품이든 호환품이든 가격이 비싼편이며 국내호환되는 차량도 있으나 가격적인 메리트는 없고 교환하기 몇달전에 미리 부품을 해외구매를 통해 확보하여 공임을 지불하고 교환하는 것이 유리할듯 하며 조금이나마 타이밍벨트세트 및 외벨트 세트 부품 구매에 도움이 되었으면 한다.



다음 포스팅은 타이밍 및 겉벨트 교환을 위한 부품소개와 교환에 대한 내용인데 현재 9만Km정도 운행하였기에 대략 1만Km 더 주행 후 포스팅할 예정이다.
